我國的電磁環境對天電法十分不利，各種輸電線路密如蛛網，電氣化鐵路四通八達，用電器具無處不在。在天電圖中經常會出現一些成因和特征各不相同的干擾現象，正確的進行識別和排除這些干擾對提高成井率極為重要。可以說不會識別干擾就不會用天電法找水。現將我們的一些經驗總結出來，與同行們共同探討。

?

?

1.大地天然電磁場的頻帶很寬，而且是連續的，大致從10的負4到4次方赫茲，天電儀只是選擇了若干種低頻或特低頻的電磁波進行測量，所以又叫選頻儀。凡與這些頻率接近的電磁波都會對天電圖造成干擾，頻率距這些被選頻率較遠的電磁波不會造成干擾。

?

2.對天電圖造成影響的電磁波干擾源主要有變壓器、引擎、雷電、地震、輸電線路、低頻通訊、導航電臺等。輸電線路的電壓越高，電流越大，距測線越近，用電負荷越大，干擾越大。如負荷較小或距測線較遠影響會變小。變壓器的影響比電線更大，如有可能最好挑開零克。

?

3.低頻電磁波干擾的表現:一是在高壓線變壓器附近可使場值變大。二是當用電負荷不穩時會使場值忽大忽小。三是遠距離來的非工頻干擾會有突發性，有時會使某一個值變得畸大，有時會使同一列上的若干數值變得畸大，如在測量過程中發現及時可刪去重測。50赫茲的工頻電磁波干擾容易發現，也好規避，其他來源的電磁波干擾很難弄清其來源。

?

4.有電流就會有電位差。大地游散電流造成的電位差進入儀器，與天然場的電位差疊加在一起，比干擾電磁波的影響更大。最常見的游散電流來源于帶接地線的三相電器或電機。當三相不平衡時，剩余電流會通過地線進入地下。在工廠或工地附近游散電流一般較大，尤其是電焊機三相很不平衡，造成的影響更大。游散電流干擾會使圖件的數值畸高畸低，高值區跨列或不跨列，顏色大紅大綠，趨膚下傳現象不明顯。

?

5.電氣化鐵路的動車使用的是交-直-交牽引機車，從變壓器單相接入接觸網，功率很大，它產生的游散電流比一般電機大得多。它會使天電圖數值畸高畸低，出現的高值區經常會跨幾列，能使若干測點都出現高值，整個圖的顏色大紅大綠，高低值異常不產生趨膚下傳現象，復測一致性不好。在鐵路每一側5公里范圍內都有影響，距鐵路越近影響越大，使天電法無法使用。

?

6.測量電極的極化造成的干擾也是時常遇到的。天電電極并非不極化電極，兩電極間存在著由滲透電位、氧化還原、過濾吸附等產生的數值較大而且不穩定的極化電位差。儀器雖然采用了自動補償措施，但當極化電位差瞬變較快時不可能100%補償?shù)?#xff0c;在真實的天然場值較小而極化電位差變化較大時它就會偶爾露露面，造成干擾。

?

7.電極極化造成的干擾的特點是在圖中出現或多或少的星狀點。星狀點大多呈菱形或小三角形，在點的周邊大多有黑邊框住。星點分布大多雜亂無序，星點越多說明極化干擾越嚴重。復測時星點的一致性普遍不好，靠電腦制圖也不能解決問題，電腦制圖只會使干擾變得更明顯。與電極接觸的土壤質地越復雜星點越多，背景數值越小越容易出現星點。出現滿天星的剖面圖的等值線往往變得十分復雜，在曲線圖上表現為各點七上八下，雜亂無章，這種圖一般無復測價值，它的背景值所反映出的巖性也一般不好。

?

8.干擾假異常與趨膚下傳造成的假像，二者的主要區別在于，前者復測一致性不好，無明顯的下傳帶。后者復測時大多一致性良好，而且在高低阻下傳帶的頂端能看到更高的高值或更低的低值（處理圖更明顯）。

?

9.對于直立的寬度較小的低值帶能否作為最佳井位的討論 : 低值帶的成因，一種可能是淺部有低值巖層，因趨膚效應下傳形成直立的陰影區，顯然與斷層無關，在砂頁巖和火山巖地區這種可能性更大。另一種可能是，斷層破碎帶在淺層風化的更好，成為低阻，下傳形成直立的陰影區。假設斷層的傾角最大為80度，深度每增加1百米，斷層將向傾斜方向斜出去最少18米，垂直向下打井在深部就打不到斷層了，只是在水位較淺的情況下打井才可能是最佳井位。

?

10.如果不能正確的區分真假異常，或對垂直分帶現象的成因判斷不正確，在地質條件較好的測區定點也可能成井，但不一定是最佳井位，與盲打無異。但在成井率很低的貧水地區定井，打干眼就不足為怪了。

?

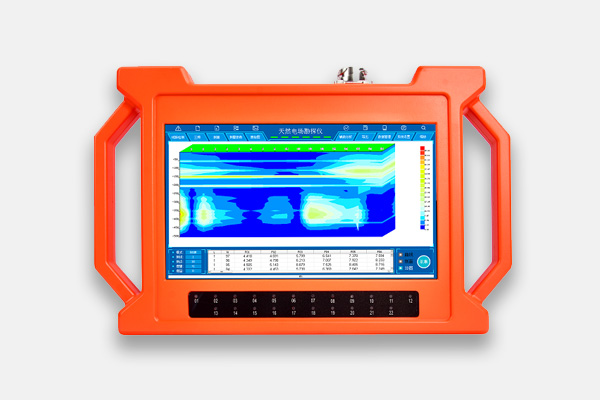

湖南普奇地質勘探設備研究院，是從事地質勘打井找水儀設備研究的專業機構，并承擔“國家十三五水專項科研項目”普奇新一代物探找水儀具有攜帶方便，操作簡單，自動成圖，準確率高特點，其設備獲得多項發明專利和軟件著作權。

?
