解讀打井找水儀天電圖不能只看顏色，同時也要看數值大小。顏色只是數值大小的形象標示，每個打井找水儀天電圖的某種顏色所代表的數值大小是不一樣的，因此觀察數值大小也是很重要的。

?

?

　　觀察數值大小要有一個統一的標準：這就是極距10米0增益測出的原始曲線圖和原始剖面圖。如果極距小于10米可按正比例推算出10米的數值。如果增益是+1要一律除以10。如果增益是+2要一律除以100。處理圖的數據已進行了處理計算不能作為依據。在觀察某個深度的顏色時要選擇有代表性的測點的顏色（不能選擇數值已經失真了的明顯是低值下傳的顏色），再用該顏色對照右邊色條的相應數據。

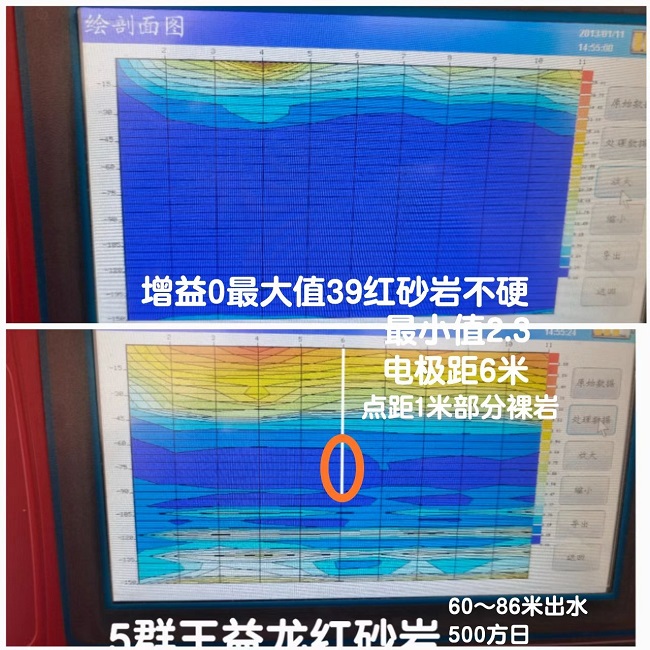

　　本案例是我們和山東王益龍先生共同研究的，巖性全部為白堊系紅層，局部巖石裸露。因地方很小極距采用6米，點距1米。增益用0。上圖為原始圖，下圖為處理圖。

　　從打井找水儀處理圖看，高值層在45米以上，最大值39，如果換算到極距10米還要更大。按照常理，高值層數值這么大，應找低值點。本圖的低值點在1點，因1點已到墻邊無法向左加點而放棄。

　　考慮到離測線不遠有抽不干的井，這里可能是裂隙多發區，于是隨機在6點開鉆。實打井深86米，全部是紅層，巖石不很硬，60米以上基本無水，60米向下出水，越深越大，至86米水量達20方時，含水層全部在低值層中。

　　為何該案例的含水層全部是低值層呢？這就是前面說的不能只看顏色，也要同時看數值大小。顏色所代表的高值低值只是相對的，不如數值大小更客觀。

　　我們?cè)诙嗄暾宜畬?shí)踐中一般把數值由大到小劃分為四個等級，即剔除飛點后大于10，10～1，1～0.1，小于0.1，并以此作為參考。數值很大說明巖石很硬或裂隙率低。數值很小說明可能是極軟巖，或是礦物成分不好，或是測區在無用電區域，信號太弱。

?

?

　　本案例的高值層數值大于39，實打不是很硬，只能說明裂隙率低，即含水不好。

　　本案例的深藍區是相對最低值層，但它的數值并不小，從原始剖面圖右邊的色條看，最底部的深藍區的數值為2.3，是在我們劃分的四個等級中的第二級，如果換算到極距10米還要更大，數值一點也不小。這就是我們分析的為什么紅層能在低值層中出大水的道理。如果這個低值層是出現在其他層位數值更低的圖中，它必然會顯示為其他顏色的高值層。同樣的數值級別再看高低值的反差，“不管數大數小，反差越大越好”。

　　我們一再強調拍圖要拍清晰、完整，不能把色條和增益不拍到圖中，目的就是叫大家在讀圖時既認顏色又識數。
