目前國內外地下管線探測技術主要有電磁感應法、探地雷達法、地震波法、高密度電阻率法、井中磁梯度法等，分別介紹了它們的原理和特點，列舉了地下管線探測中的各種探測技術.

?

?

?

　　地下管道是城市的重要基礎設施。近年來，隨著城市建設的發展，交通系統、能源系統、通信、信息網絡的蓬勃發展，如鐵路、地鐵、輕軌、供電、供暖、供氣等。每個項目的實施都離不開地下管道這一重要的隱蔽基礎設施。由于各種原因，管道信息不完整，有些與現狀不匹配，各種管道權利屬于不同部門，對管道管理不夠重視，增加了管道管理的難度。在工程建設過程中，往往由于管道位置不明而將管道挖開，導致水、電、通訊中斷等事故，給人們的生活帶來極大不便。為了避免這些情況的發生，確定地下管線的位置、走向已成為項目建設的必要前提，對于促進城市建設的和諧發展具有重要意義。

?

　　地下管道分類

　　市內主要管道有供水管道、排水管道、燃氣管道、熱力管道、電力和電信管道等。這些管道根據埋深可分為淺埋和深埋。根據材質可分為金屬管道和非金屬管道，其中，金屬管道主要有鑄鐵管道、鋼管、鋁管等。；非金屬管道主要有混凝土管道、鋼筋混凝土管道、PVC管道、PE管、電力通信電纜等。

?

　　各種地下管道檢測技術原理及應用

　　管道檢測的目的是確定管道的位置和深度。地下管道和周圍土壤之間存在物理差異，各種地下管道檢測技術的原理最終是利用這些物理差異進行檢測和定位。不同的物理差異決定了不同的檢測方法。根據檢測的不同物理差異，檢測方法可分為地下管線探測儀電磁感應法、地下管線探測儀地質雷達法、地下管線探測儀地震波法、地下管線探測儀高密度電阻率法、井內磁梯度法。

?

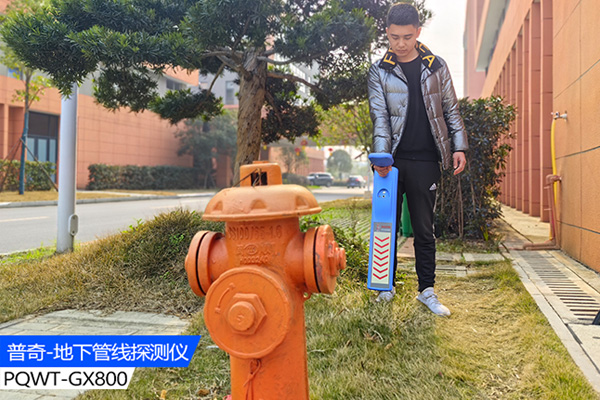

　　地下管線探測儀電磁感應法

　　電磁感應法是地下管道檢測的主要方法。它以地下管道與周圍介質之間的導電性、滲透性和介電性為主要物理基礎（如表1所示），以及根據電磁感應原理觀測和研究電磁場空間和時間變化模式，以達到尋找地下金屬管道或解決其他地質問題的目的。地下管道與周圍介質之間的電氣差異以及管道的長度遠大于管道的埋深，根據施加信號的方式不同，電磁感應法分為直接法、鉗位法、感應法和示蹤法。

?

　　地下管線探測儀直接法：直接法（也稱為裝料法）適用于大直徑金屬管道的檢測。該方法是將變送器的輸出端連接到被測金屬管道，使用直接添加到被測的金屬管道的信號進行檢測。根據連接方式的不同，可分為單端充電方式和雙端充電方式。當目標管道具有單端充電法的露點時，變送器的一端連接到被測金屬管道，另一端接地以檢測地下管道。當目標管道有兩個露頭點時，采用雙端充電法，變送器的兩端與待測金屬管道相連。

?

　　充電法的特點是信號強，定位、定深精度高，且不易受鄰近管線的干擾，但金屬管線必須有出露點，可用于定位、定深或追蹤各種金屬管線。

　　地下管線探測儀夾鉗法：信號夾鉗法適用于探測小口徑金屬管線和電纜。探測時無需中斷服務，這樣可以減小感應到非目標管線的信號，但是被探測的管線和電纜必須有出露點。工作時，將發射機信號施加于感應鉗上，再直接夾于被測金屬管線或電纜上。為了使信號能在管線上傳輸，管線與大地必須形成回路，所以目標管線的兩端應接地。在管線密集區探測時，夾鉗法是一種影響小的有效方法。

?

　　地下管線探測儀感應法：感應法主要用于地下金屬管線的無損，適用于埋深較淺的金屬管線及帶有金屬骨架的管線（電力電纜、電信電纜等）。探測時，發射機的發射線圈產生一次電磁場，目標管線受一次電磁場的感應產生二次電磁場，分析接收機接收的目標管線二次電磁場信號來定位地下管線。

?

　　地下管線探測儀示蹤法：示蹤電磁法是借助示蹤裝置，使其沿非金屬管道發射電磁信號，然后利用管線探測儀尋找追蹤信號，從而探測非金屬管線的地面投影位置以及埋深。常用的示蹤裝置有兩種，一種是商用示蹤探頭，通過非金屬管道在地面的出入口置于管線內。另一種是將一根有絕緣層的示蹤導線送入非金屬管線內，示蹤導線端部剝開一米左右，裸出金屬線，使它與管道內的水汽相接觸，以給信號提供回路。將發射機的一端接到示蹤導線上，另一端接地，這樣在整個導線上產生交變電流，在其周圍產生二次電磁場。然后利用一般地下管線儀追蹤電磁信號，從而探測到非金屬管線。

?

　　地下管線探測儀甚低頻法：甚低頻電磁法，簡稱甚低頻法（VLF），是采用許多為軍事、商船通訊及導航設立的強功率長波電臺作為物探的發射場源，達到勘測或解決其他問題的一種電磁法。甚低頻法所用電臺的發射頻率為15-25kHz，信號穩定，在地球上一點都少能收到一個甚低頻電臺所發射的電磁信號，這也為開展此方法提供了有利條件。工作時，先將接收機校準到所選電臺的頻率，甚低頻無線電發射的電磁場使金屬管線感應，產生二次電磁場，分析二次電磁場來定位目標管線。它具有場強均勻、噪聲低、電臺工作時間長等特點。該方法簡便、成本低、工作頻率高，但精度低、干擾大。其信號強度與無線電臺與管線的對方位有關，可用于搜索電纜或金屬管線。

?

?
