地下管線工程設施，貫穿于整個建設過程，是城市重要的基礎設施。其給水、排水、供氣、通信電纜、電力等，構成城市的“生命線”，擔負著城市的能源供給、信息傳輸、污水和廢水排放，對城市的生存和發展提供基礎保障。隨著社會現代化的日益發展，城市地下的管線種類日趨增多，管線在地下互相交錯，錯綜復雜，這無疑給地下管線探測增加了難度。

?

　　本文通過分析研究各種地下管線探測方法的適用性及利弊，為地下管線探測施工方法的選擇提供參考。

　　1、給水管線

?

?

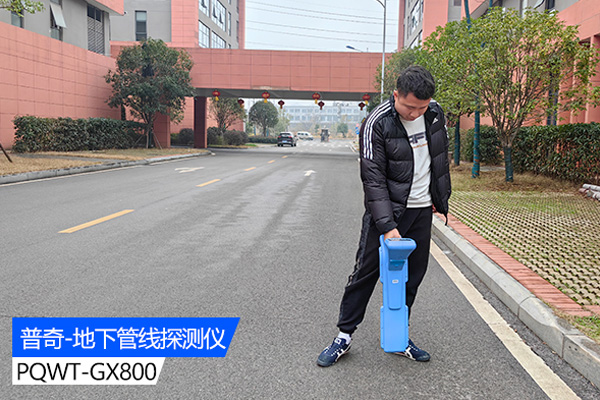

　　給水管線分為金屬管線和非金屬管線。金屬給水管線可以采用地下管線探測儀感應法和直連法進行探查；非金屬管線可以利用普奇非金屬管線探測儀進行探查，或者利用釬探、開挖方法直接確定管線位置和深度。

?

　　A、感應法探查的操作方法

　　首先需要確定給水管線的大致走向。

　　其次沿管線大致走向，放置管線探測儀的發射機，發射機的放置方向應與管線走向一致。選擇適當頻率（給水管線，一般利用小于16K頻率進行追蹤，確定方位；利用大于30K頻率進行詳細探查，確定其平面位置和深度）發射信號。

　　最后利用接收地下管線探測儀接收有效信號。有效信號應確定為給水管線受發射機發出信號而產生二次感應磁場信號，在發射機與接收機相距較近的情況下（根據發射機發射頻率決定間距），接收機接受到的是發射機發射的一次磁場信號，此時不能將該信號作為確定管線的有效信號。根據接收到的有效信號進行分析，確定管線平面位置和深度。

?

　　B、直連法的具體操作方法

　　直連法就是將地下管線探測儀發射機與裸露的給水管線直接連接起來，對金屬給水管線直接加載電流，使管線和發射機地線形成一個電流回路，產生電磁場，使金屬給水管線感應電流后產生二次磁場。

　　同感應法一樣，利用接收機接收信號而分析確定管線的平面位置和深度。

?

?

　　非金屬給水管線可以使用普奇非金屬管線探測儀直接進行探測。

?

　　2、通信管線

　　通信管線包含了電信、聯通、網通、移動、鐵通等權屬單位管線，其埋設方式一般分為直埋、管埋和溝埋。

　　地下管線探測儀傳輸信號一般都比較好，由于其直徑都比較小，因此，探查方法主要是夾鉗法。

　　夾鉗法是利用管線探測儀器的夾鉗設備，直接夾在電信管線上，夾鉗設備本身產生較強的環形磁場，使被夾住的電信管線產生較強的感應電流，從而產生二次感應場。

?

　　3、電力管線

　　電力管線探查一般可采用工頻法或夾鉗法來進行探查。

　　利用載流輸電電纜中所載有的交流電流所產生的工頻信號或金屬管線中的感應電流所產生的電磁場進行管線探測。

　　工頻法不需要建立人工場源，方法簡便，成本低，工作效率高，但分辨率不高，深度精確率較低，用于電纜探查的初探，在地下管線盲探中非常實用。

　　夾鉗法的使用同電信管線中的夾鉗法使用方法一樣。電力管線使用夾鉗法信號相對比較好，探查精度比較高，一般情況下，完全滿足《規程》規定的精度，是電力管線探查的主要方法。

?

　　4、燃?xì)夤芫€

　　燃?xì)夤芫€管徑一般情況都不大，其材質分為金屬和非金屬兩種。

　　對于金屬材質的燃?xì)夤芫€，我們一般用感應法探查，管徑較細的管線，我們還可采用夾鉗法探查。其探查方法同上面所述，為了安全考慮，燃?xì)夤芫€一般不用直接法。

　　對于非金屬材質的燃?xì)夤芫€，利用普奇非金屬管線探測儀來解決

?

　　5熱力管線

　　熱力管線材質一般都為鋼管，儀器探查信號比較好，熱力管徑變化比較大，其外部有保護材料。

　　熱力管線一般可以采用直接法、感應法和夾鉗法來探查，其具體操作也同上述的操作過程。

?

　　6、工業管線

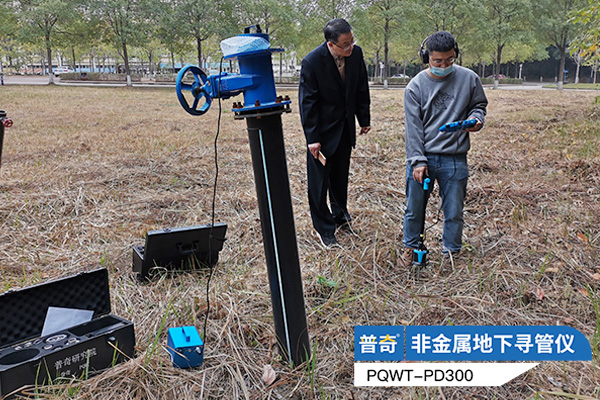

　　工業管線一般包括石油、酸、堿等管線，此類管線探查過程中需要注意安全問題。這部分管線材質有金屬的（如鋼等）和非金屬的（如砼等），其探查方法和前面所述一樣，對于金屬管線一般采用感應法，對于非金屬管線一般普奇非金屬管線探測儀,儀器采用多頻復合調制聲波震動技術，通過在管道接口處安裝發聲振動器，在管道內產生多種頻率混合的特定聲波信號，該信號JII頁著管道雙向橫向傳輸并垂直傳遞到地面上，通過傳感器進行聲音采集，采集后的信號通過接收主機處理，以可視化頻譜及信號柱的方式顯示在主機屏幕上，同時聲音也會通過主機輸出到耳機，通過“昕”，“看”兩種方式結合分析判斷管道的位置和走向。

?

　　7綜合管溝

　　綜合管溝一般情況包含的管線比較復雜，而且也比較難以統一定論，要根據實際情況進行市分探查，除了可以利用綜合管溝內各種管線探查方法外，由于綜合管溝在地下形成了一定的空間，利用普奇非金屬管線探測儀可以比較明顯的探查其走向和深度。

?

　　8不明管線

　　這種管線需要根據實際情況而定，需查明管線相關屬性后才可進行探查。
