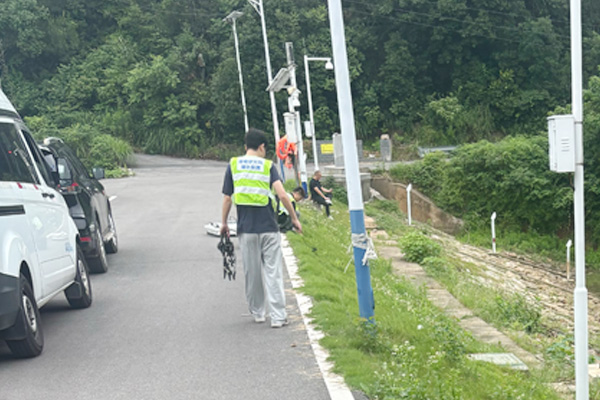

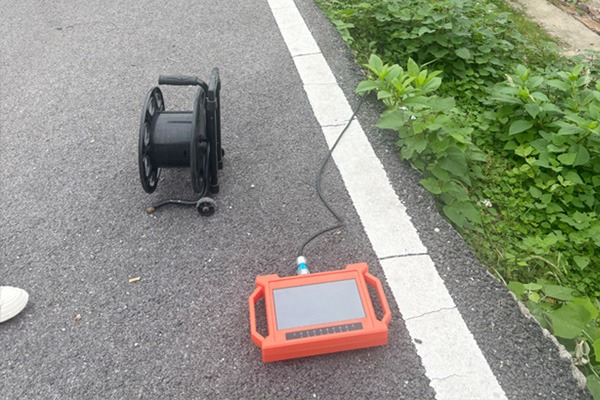

6月暴雨如注，堤壩在雨水的不斷沖刷下承受著巨大壓力。如果巡查人員發現堤壩某處出現了滲水現象，這很可能是管涌的前兆！管涌如同一顆潛伏在堤壩中的 “定時炸彈”，若不及時發現和處理，可能會導致堤壩潰決，造成不可估量的損失。所以關鍵時刻，工作人員啟用堤壩管涌檢測儀進行輔助是很有必要的，其涉及堤壩管涌檢測儀圖怎么分析問題。當屏幕上呈現出曲線圖、剖面圖、3D 效果圖等多維度圖像，對這些圖像的準確分析成為破解堤壩安全密碼的核心關鍵。

?

?

一、曲線圖分析：動態數據里的風險密碼

堤壩管涌檢測儀內置的系統能實時生成流量、壓力、溫度等動態數據曲線，這些曲線是判斷管涌隱患的重要依據。當管涌發生時，流量曲線會出現 ±15% 的劇烈波動，就像平靜的湖面突然泛起巨大漣漪，這是水流異常變化的直觀體現；壓力曲線則會呈現階梯式下降，仿佛樓梯的臺階逐級降低，反映出堤壩內部壓力的異常流失。

?

高效的曲線圖分析需要依托先進的技術支撐：高性能的數據處理芯片可實現每秒 1000 次的數據采樣，確保曲線的細膩度和實時性；配套的智能模型能自動識別曲線中的異常特征，在短時間內完成管涌風險等級評估。工作人員通過觀察曲線的走勢、波動幅度和異常點，能夠準確判斷管涌的發展階段和嚴重程度，為搶險決策提供科學依據。

?

?

二、剖面圖分析：深度視角下的隱患洞察

通過高靈敏度的傳感器和多光譜融合技術，檢測儀能夠生成高精度的堤壩剖面圖，從垂直維度展現堤壩內部結構。在正常情況下，剖面圖中堤壩的各土層、巖層分布均勻，邊界清晰；而當存在管涌隱患時，剖面圖中可能會出現土層連續性中斷、異常水流通道或溫度異常區域。

?

在某水庫的檢測中，剖面圖清晰顯示出堤壩防滲層存在一個直徑約 5cm 的空洞，空洞周圍的土壤濕度明顯高于周邊區域，這正是管涌形成的初期跡象。高分辨率的剖面圖能夠捕捉到堤壩內部細微的結構變化，多光譜融合技術還能將溫度、濕度等數據疊加到剖面圖上，形成彩色的異常標識，讓隱患一目了然。工作人員通過分析剖面圖，可以準確確定管涌隱患的深度、范圍和性質，為制定針對性的治理方案提供精準依據。

?

?

三、3D 效果圖分析：立體呈現中的精準研判

檢測儀的三維地質數據融合功能可將多源數據整合，在 GIS 地圖上生成四維動態 3D 效果圖，從立體視角展現堤壩及周邊區域的整體狀況。3D 效果圖能夠直觀呈現堤壩的空間形態、地質構造以及潛在的管涌路徑，讓工作人員能夠從多個角度觀察和分析隱患。

?

在 3D 效果圖中，管涌隱患可能表現為堤壩內部的異常孔洞、水流滲透的立體軌跡或地質層的變形區域。例如，在某次汛期的檢測中，3D 效果圖清晰顯示出某江堤下方存在一條從河床向堤壩內部延伸的水流通道，通道周圍的地質層出現明顯的位移跡象，這是典型的管涌發展跡象。具有實時更新特點的 3D 效果圖，能夠隨著水位、地質等條件的變化而動態調整，工作人員可以通過旋轉、縮放等操作，全方位觀察隱患的細節和發展趨勢。結合歷史檢測數據和實時水文信息，3D 效果圖還能預測管涌的發展方向和可能造成的影響，為防汛搶險提供前瞻性的決策支持。

?
