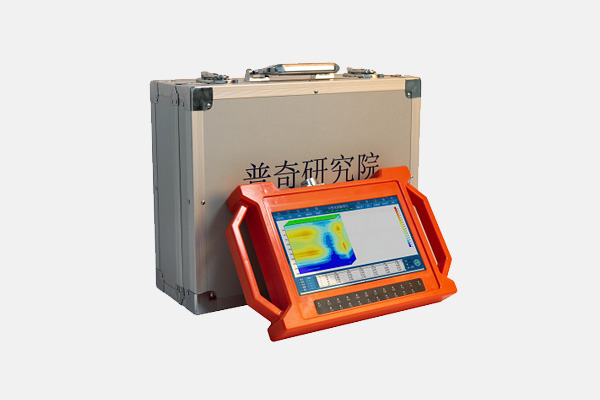

隨著社會的進步，硬化地面越來越多。新款打井找水儀有22個電極，在水泥、瀝青、磚石等硬化地面如何測量是經常遇到的問題。如果每個電極都要堆土澆水非常麻煩，要想多測幾條線更是十分困難。特別是水泥、瀝青和巖板路面，下面都有很厚的二灰或干硬水泥墊層，要想短時間用水澆透既不可能也無必要。

?

?

?

　　這樣的硬化地面如果是用電阻率法測量就是屏蔽層，每個電極處不用鉆頭鉆透是不能測量的，向地下供電的電流無法通入地下。天電法是利用天然電磁波測量，不需要向地下供電。電磁波的特點是怕軟不怕硬，越是遇到硬層越容易穿透，只要把常規的棒狀電極改為“板狀電極”，不用鉆孔，不用堆土就能很好的測量。

?

　　我們做的板狀電極如下，供大家參考：

　　用厚度3～5毫米的鋼板割成直徑10厘米的園板，再焊上一個提把。為了使電極與地面接觸的更好，澆水能使接觸面更濕，可用一塊毛巾布把電極包起來，靠毛巾布（也可用薄海綿，容納的水分更多）中的水作為導電體將電極與地面相聯通。這就是一個“板狀電極”。多通道打井找水儀要做22個板狀電極（單通道儀器只需要2個即可）。使用時電極就位后，要把板狀電極與電纜上的卡扣用連接線連接起來（單通道儀是連接銅鼻子）。再把每個電極的毛巾布和接觸的地面處用普通水澆濕就可以測量了（自來水的電阻率與一般土壤的電阻率一般都小于100歐姆米，是同一個數量級。水作為中介的導電體，它的接觸電阻均勻而且穩定，測量效果更好）。

?

?

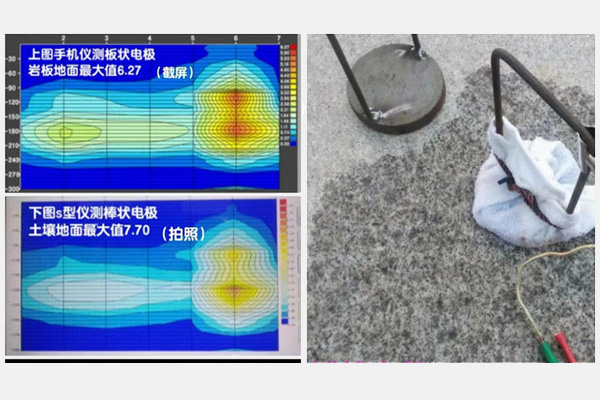

　　附圖是我們用板狀電極在不透水的巖板地面測出的圖與用常規的棒狀電極在土地面測出的圖的對比圖，圖形和數據幾乎完全一致。為防止出現假異常，在同一條測線最好不要將硬化地面和土地面互相交替測量。

?

　　板狀電極做起來很簡單，攜帶方便，可永久使用，大家不妨可以試試。

?
