? ? 在地下水探測儀天電圖中如果遇到低值巖土層經常會發現圖中有或多或少的的0值，即白色區域，這是什么原因造成的呢？

?

?

? ? 1，我們知道，普奇地下水探測儀的精度很高，可以達到0.001毫伏,或者說它可以取3位有效數字。假如當被測電位差為0.0009時，雖然比0.001只減小了0.0001，同樣是取小數點之后3位數字，地下水探測儀的取值就變成了0，深藍色就變成了白色，這就是出現0值的原因。0值旁邊的顏色一般都是色條中最下面的深藍色，這個深藍色標注的數字都是0.00幾，可以認為白色和最底部的深藍色是同一個色區，出現0值大多是正常的。白色區域的存在不會影響其他區域，如果經過復測0值消失了，但仍顯示為深藍區，也是正常的。出現0值的圖打出好水的并不罕見，水量大小與0值無關，不能認為是“干擾了”，也不必反復測幾遍非要把白色變成藍色不可，在正常的接地條件下0值與電極插的略深略淺沒有直接關系，可以把白色區域看做與它相鄰的深藍色是同一個色區就行了。

?

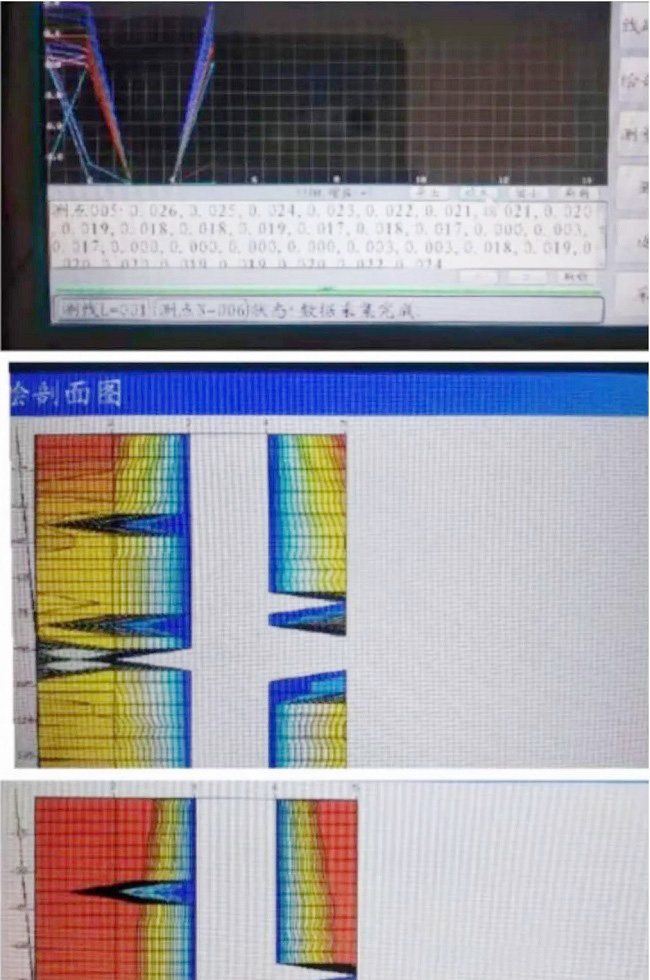

? ? 2，為了驗證上述認識，在同一條地下水探測儀測線中我們使用了兩種不同的放大倍數進行測量，3、4點的放大倍數小，測出的電位差皆小于0.001，儀器取小數點之后3位數字，都變成了0.000，在剖面圖中這兩個測點之間都全部變成了白色，就無法分析白色區域的地層結構了，證實了我們對出現0值的原因分析是正確的。

?

? ? 3，在極低值的巖石中出現了大面積0值怎么辦？在確認地下水探測儀線路和電極接地沒有問題后，建議改用增益進行測量。測點1、2、5就是改用增益+1的測量結果，數值增大之后，只要數值不小于儀器的測量精度，大面積的0值和白色區域就消失了，就能在圖中分析地層結構了。

?

?

?

? ? 4，在電阻率法測量中，地下水探測儀測出的電位差是MN之間未經放大的原始電位差，其數值與并聯上一塊萬用表測出的數值相同。而天電法測出的電位差是經過儀器的放大器放大了若干倍的數值，它比萬用表測出的電位差大了很多。經咨詢儀器廠家，若遇到數值很小時用增益再放大若干倍，各個數值都是同比例放大，不會產生失真，不會使圖形發生改變，這也是設計人員設置增益的初衷，使用增益只會使數值變大，測速加快，相對誤差減小。我們和他人在今年的3、4、7和去年的32號圖評中做的現場試驗都得到了驗證。由于每個人有每個人的經驗和認知能力，是否使用增益不強求一致。
