? ? 大家經常提出地下水探測儀水泥地如何測量的問題。本次就介紹一個簡單易行的塑料瓶接地電極的做法和使用方法。

?

?

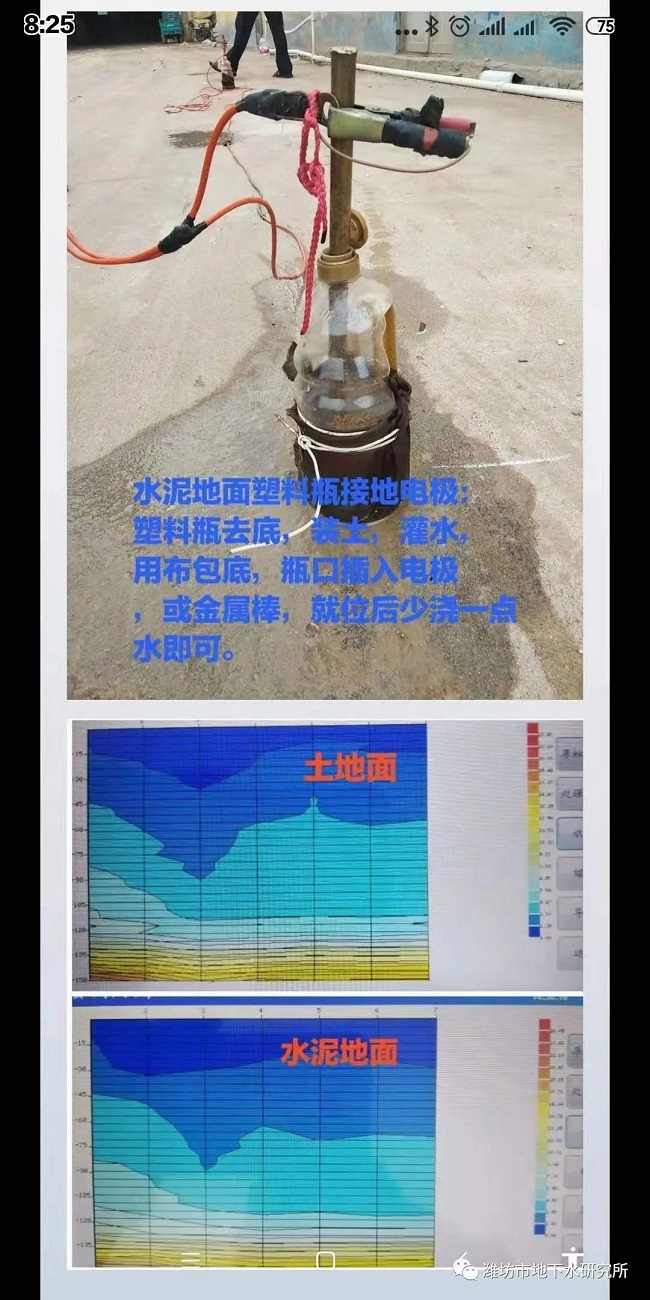

? ? 1，水泥地面如何用天電法地下水探測儀測量，有的鉆孔，有的堆土，都很麻煩。我們用廢塑料瓶做的接地電極很好用，與用普通電極在土地面測出的圖完全相同（見上圖）。

?

? ? 2, 水泥板是高阻層，用地下水探測儀電阻率法測量需要向地下供電，水泥板能起到屏蔽作用，電流難以流入地下，必須鉆孔才能測量，而天電法不需要向地下供電，電磁波只有良導電介質才能對它吸收屏蔽，越是高阻層越有利于電磁波向地下傳播，只要最大限度的減小了金屬電極與水泥板的“接觸電阻”就行了，可以不打孔。這就好像“接觸電阻”是衡量電器開關最重要的質量標準一樣，只要開關的“接觸電阻”合格就行了，無需考慮回路中其他器件電阻的大小。實際上在地下比水泥板的電阻率和厚度大很多的巖層不計其數，對天電測量毫無影響。

?

? ? 3, 地下水探測儀電極的做法很簡單：用帶把的廢塑料瓶去掉底，裝入土，再把瓶底用布扎緊，從瓶口灌入水，插上電極或其他金屬棒，連接好測量導線即可。

?

? ? 4, 為了使地下水探測儀電極的接觸電阻保持恒定，測量時每挪動一次電極，就位后切記往地面少澆一點水，如果不澆水地面容易變干使接觸電阻變大。

?

?

? ? 5, 在其他不易插入電極的堅硬地面、瀝青地面、風化巖、裸巖等地面都可用這種電極測量。需要注意的是，如果有的測點是在堅硬的裸巖上，有的測點是在一定厚度的土層上，在讀圖時要堤防土層造成的低值下傳的可能性（不論啥電極都有這種可能）。在這樣的接地條件下測量，復測時最好用錯位復測替代同位復測，以便盡可能的規避因土層厚度不均勻造成的假象。
